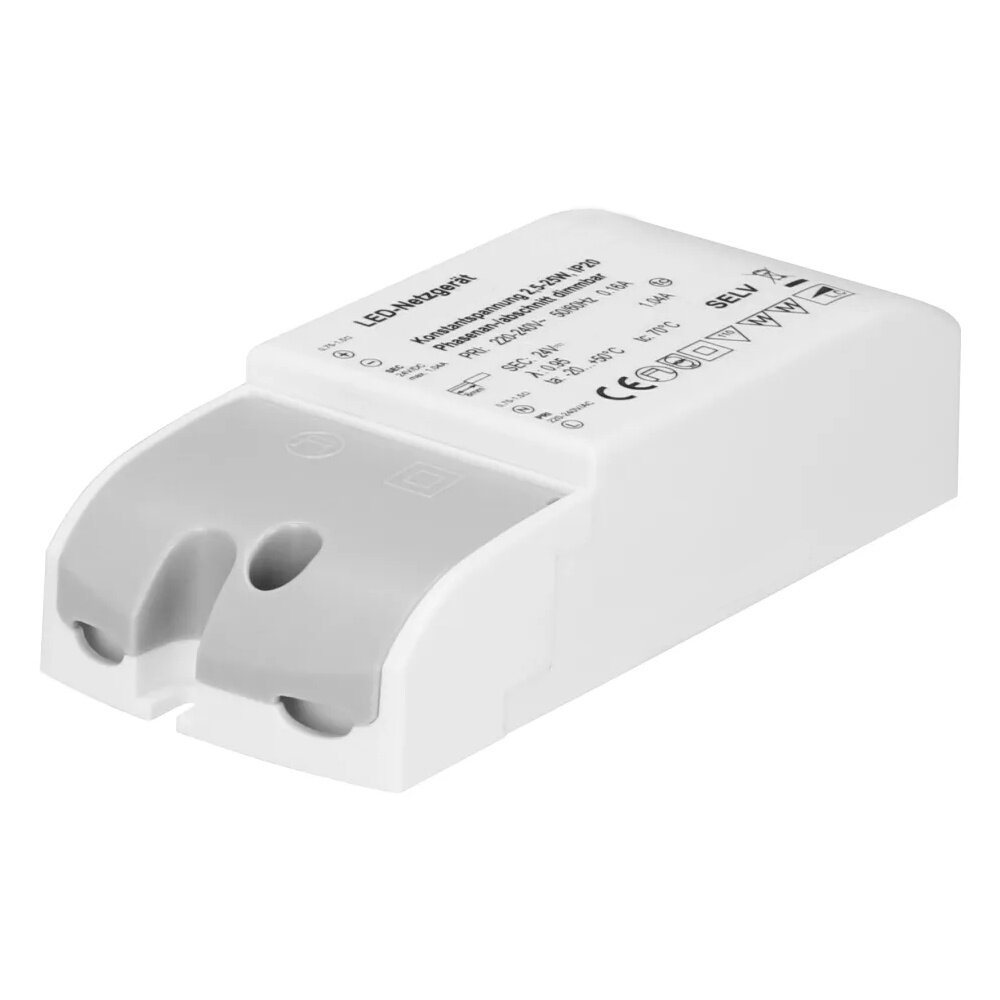

Dimbare LED Voeding 24V DC 25W

• Dimbare ledvoeding voor ledverlichting die werkt op 24V DC (gelijkspanning)
• Geschikt voor een 230V (draai)dimmer aan de primaire zijde van de led voeding
• Minimale belasting 2,5W en maximale belasting 25W
• Voorzien van thermische beveiliging en beschermd tegen overbelasting
• Groot dimbereik van 0-100% i.c.m. led dimmer van minimaal 3W
• Schroefklemmen voor eenvoudige aansluiting



Geschikt voor led draaidimmer

• Deze dimbare ledvoeding bedien je met een led (draai)dimmer (fase-afsnijdimmer of fase-aansnijdimmer)
• Meebestellen: LED Dimmer Universeel 3-225W (zie bijpassende artikelen)

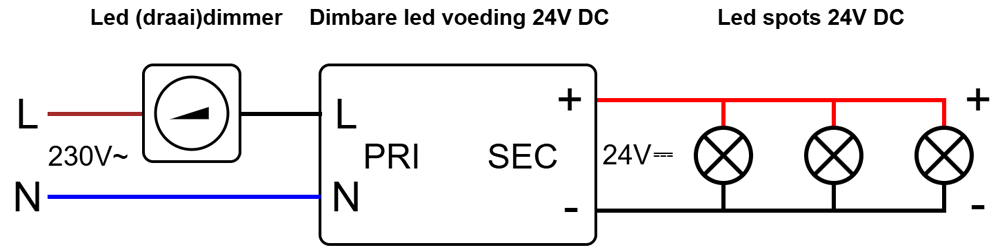

Aansluitschema




Op de dimbare led voeding zitten de volgende aansluitcontacten:

PRI (primair) N: aansluiten op 230V nuldraad (blauw).
PRI (primair) L: aansluiten op 230V schakeldraad (zwart).

SEC (secundair) + : aansluiten op 24V DC ledverlichting plusdraad (+).
SEC (secundair) - : aansluiten op 24V DC ledverlichting mindraad (-).

De led draaidimmer (niet inbegrepen) plaats je voor de dimbare led voeding (230V zijde).

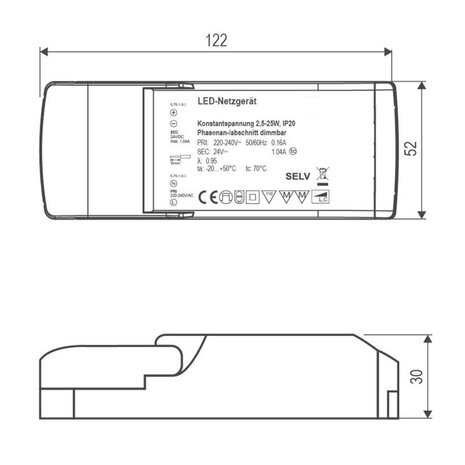

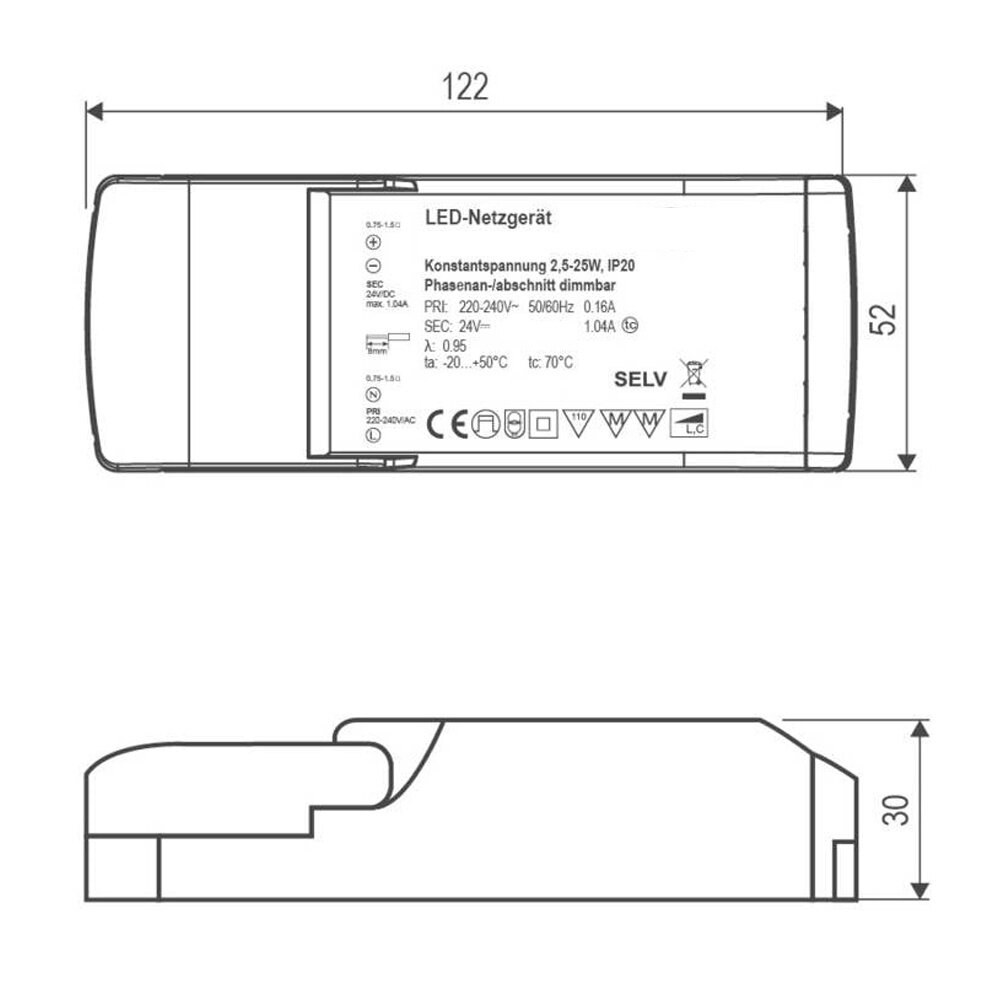

Technische informatie

Lengte: 12,2 cm
Breedte: 5,2 cm
Hoogte: 3 cm
Materiaal: kunststof
Ingangsspanning: 230V AC
Uitgangsspanning: 24V DC
Minimaal vermogen: 2,5W
Maximaal vermogen: 25W
Dimmethode: fase-aansnijding en fase-afsnijding
Beschermingsklasse: II - IP20
Toepassing: binnenshuis
Productgewicht: 0,01 kg
Fabrieksgarantie: 5 jaar
